冷卻塔噪聲治理工程案例-鸕鳥礦泉水廠

　　一、保護對象

　　本次治理項目的保護對象為：冷卻塔廠界及附近居民

　　二、設計依據

　　1.業主方提供的有關設備參數和文件;

　　2.《聲環境質量標準》(GB3096-2008);

　　3.《社會生活環境噪聲排放標準》(GB22337-2008);

　　4.《工業企業廠界環境噪聲排放標準》(GB12348-2008)

　　5.我漢克斯公司對同類噪聲治理的經驗。

　　三、噪聲源分析(冷卻塔噪聲)

　　冷卻塔在正常運轉時產生的噪聲包括濺水噪聲、風機進排氣噪聲、風機減速器組和電動機噪聲、循環水泵噪聲、輸水管道振動輻射噪聲等。其中，冷卻塔的濺水噪聲、風機噪聲、電動機噪聲是主要噪聲源。

　　(1)濺水噪聲

　　濺水噪聲由兩種不同的噪聲機理產生：一種是水滴撞擊水面時發出的尖脈沖噪聲;另一種是水滴產生的氣泡體積脈動所輻射的噪聲。由于冷卻塔水流跌落高度較大，水滴的濺落速度和動能都較高，因此導致了濺水噪聲較高。濺水噪聲呈面聲源向外輻射，噪聲隨傳播距離的增加而衰減，濺水噪聲成為廠界噪聲的一個噪聲源。

　　(2)風機進排氣噪聲

　　風機噪聲是空氣動力性噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉時周期性打擊空氣而引起的氣體壓力脈動噪聲;湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。

　　冷卻塔的風機噪聲主要是湍流噪聲。風機噪聲呈明顯的低中頻特性，氣流含水率高，治理起來有一定的難度。另外，冷卻塔風機位于冷卻塔頂部，風機噪聲對遠處的噪聲影響大于近處。

　　(3)風機減速器組和電動機噪聲

　　風機和水泵都需要配備電動機，電動機噪聲主要包括由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、零部件摩擦產生的機械噪聲等。減速機組軸承的轉動，齒輪的嚙合等，都會產生噪聲，其本身的加工精度以及裝配的精度等都對噪聲值有一定的影響。

　　四、冷卻塔噪聲控制措施

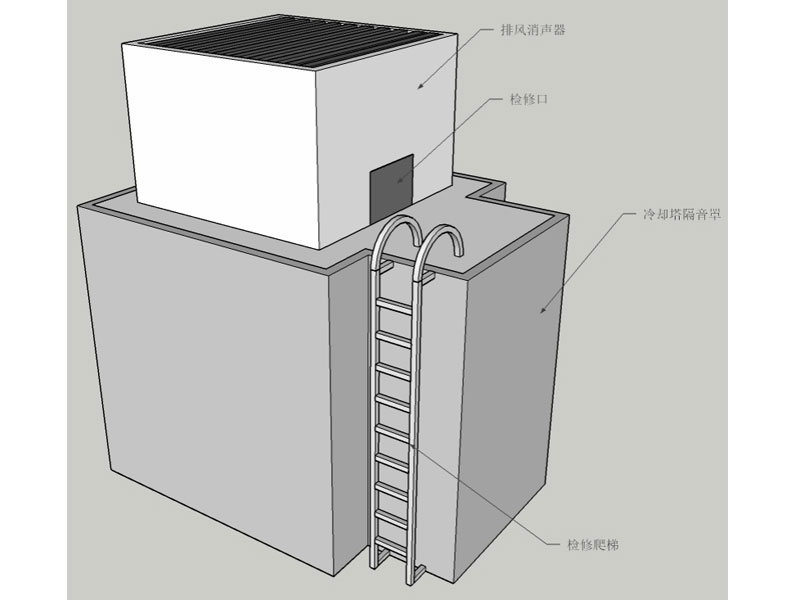

　　冷卻塔隔音罩

　　根據冷卻塔噪聲特性，利用隔聲、吸聲、共振等聲學原理，采封堵措施利用外隔、內吸等方法進行綜合治理，能夠使受其影響的廠界噪聲得到有效控制。

　　主要治理措施：

　　1、隔聲罩整體為模塊組合式結構，現場安裝;同時為了實現快速拆裝，頂部及側面采用整體分塊吊裝與單塊拆卸相結合的方式，安裝拆卸方便，簡單。

　　2、隔聲罩結構牢固，剛性好，具有抗振防變形結構設計，型鋼骨架采用H型鋼100*50，次骨架采用40*40鍍鋅方管。

　　3、隔聲罩板體采用復合吸隔聲鋼板(隔聲單元)，隔聲單元總厚度不小于100mm，主要由2mm冷板+3mm龍骨+阻尼材料+48kg/m3吸音棉+布包裹+1.0mm鍍鋅孔板等復合組成，阻尼和吸音棉均使用耐熱防火材料，孔板孔徑為3-6mm，穿孔率大于25%，隔聲元件設計隔聲量30dB(A)以上。

　　4、通風散熱設計：在隔聲罩側底面合適位置開設進風口，進風口設計進風消聲百葉。

　　5、出風消聲器：冷卻塔頂部風機及電機也是主要噪聲源之一，設計安裝出風消聲器，將風機與電機罩起來，同時開設檢修口。出風消聲器尺寸2200*2200*1500mm。

　　6、為了便于設備的日常巡視、檢修，隔聲罩開設單開隔聲門及檢修爬梯。

　　7、隔聲罩預留孔洞、縫部處、吸隔聲板連接處均采用隔聲密封處理。

　　8、隔聲罩內外面的表面涂裝充分考慮防腐性能和美觀性及防潮性。
